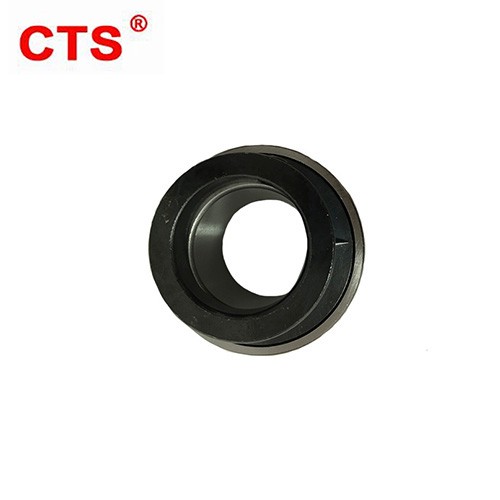

HC200 Series Bantalan Sisip

HC200 Series memasukkan galas dengan kolar mengunci eksentrik, kami juga menyebutnya siri siri gelang bola cincin dalaman, adalah satu jenis galas sisipan, yang mempunyai gabungan ciri pelinciran standard yang mempunyai lubang yang digerudi di alur pada kolar mengunci. Lubang minyak yang digerudi bertentangan dengan kolar dan menjadikannya boleh ditukar dengan pembuatan yang berbeza.

Hantar pertanyaan

Penerangan Produk

Jenis produk: Unit bearing siri UCP

Jenama: CTS atau OEM

Nombor model: Siri UEL 200 & UEL 300\/HC200 & HC300

Bahan: Keluli krom, GCR15

Sijil: ISO 9001

Gred: Abec -1, abec -3, abec -5

Rajah dimensi produk

product-173-187

Aci		Unit	Dimensi nominal											Penilaian Beban Asas		Kg
dia.		nombor	mm inci											N
mm														dinamik	statik
inci			d	D	Bi	C	n	B	G	d3	B5	F	ds	Kr	Kor
12		UEL 201	12	47	43.5	16	17.0	34.0	4.8	33.3	13.5	3.5	M 6X1	12,800	6,650	0.27
	1/2	Uel 201-8	0.5000	1.8504	1.7126	0.6299	0.6693	1.3386	0.1890	1.3110	0.5315	0.1378	1\/4-28 unf	12,800	6,650	0.27
15		UEL 202	15	47	43.5	16	17.0	34.0	4.8	33.3	13.5	3.5	M 6X1	12,800	6,650	0.25
	9/16	Uel 202-9	0.5625	1.8504	1.7126	0.6299	0.6693	1.3386	0.1890	1.3110	0.5315	0.1378	1\/4-28 unf	12,800	6,650	0.25
	5/8	Uel 202-10	0.6250	1.8504	1.7126	0.6299	0.6693	1.3386	0.1890	1.3110	0.5315	0.1378	1\/4-28 unf	12,800	6,650	0.25
17		UEL 203	17	47	43.5	16	17.0	34.0	4.8	33.3	13.5	3.5	M 6X1	12,800	6,650	0.24
	11/16	Uel 203-11	0.6875	1.8504	1.7126	0.6299	0.6693	1.3386	0.1890	1.3110	0.5315	0.1378	1\/4-28 unf	12,800	6,650	0.24
20		UEL 204	20	47	43.5	16	17.0	34.0	4.8	33.3	13.5	3.5	M 6X1	12,800	6,650	0.22
	3/4	Uel 204-12	0.7500	1.8504	1.7126	0.6299	0.6693	1.3386	0.1890	1.3110	0.5315	0.1378	1\/4-28 unf	12,800	6,650	0.23
25		UEL 205	25	52	44.3	17	17.4	34.8	4.8	38.1	13.5	4.0	M 6X1	14,000	7,850	0.25
	13/16	Uel 205-13	0.8125	2.0472	1.7441	0.6693	0.6850	1.3701	0.1890	1.5000	0.5315	0.1575	1\/4-28 unf	14,000	7,850	0.31
	7/8	Uel 205-14	0.8750													0.29
	15/16	Uel 205-15	0.9375													0.27
	1	Uel 205-16	1.0000													0.24
30		UEL 206	30	62	48.3	19	18.2	36.4	6.0	44.5	15.9	4.2	M 8X1	19,500	11,300	0.41
	1-1/16	Uel 206-17	1.0625	2.4409	1.9016	0.7480	0.7165	1.4331	0.2362	1.7520	0.6260	0.1654	5\/16-24 unf	19,500	11,300	0.46
	1-1/8	Uel 206-18	1.1250													0.43
	1-3/16	Uel 206-19	1.1875													0.40
	1-1/4	Uel 206-20	1.2500													0.38
35		UEL 207	35	72	51.1	20	18.8	37.6	6.8	55.6	17.5	4.3	M 8X1	25,700	15,300	0.60
	1-1/4	Uel 207-20	1.2500	2.8346	2.0118	0.7874	0.7402	1.4803	0.2677	2.1890	0.6890	0.1693	5\/16-24 unf	25,700	15,300	0.68
	1-5/16	Uel 207-21	1.3125													0.65
	1-3/8	Uel 207-22	1.3750													0.61
	1-7/16	Uel 207-23	1.4375													0.58
40		UEL 208	40	80	56.3	21	21.4	42.8	6.8	60.3	18.3	4.2	M 8X1	29,100	17,800	0.78
	1-1/2	Uel 208-24	1.5000	3.1496	2.2165	0.8268	0.8425	1.6850	0.2677	2.3740	0.7205	0.1654	5\/16-24 unf	29,100	17,800	0.83
45		UEL 209	45	85	56.3	22	21.4	42.8	6.8	63.5	18.3	4.2	M 8X1	32,500	20,400	0.85
	1-5/8	Uel 209-26	1.6250	3.3464	2.2165	0.8661	0.8425	1.6850	0.2677	2.5000	0.7205	0.1654	5\/16-24 unf	32,500	20,400	0.96
	1-11/16	Uel 209-27	1.6875													0.91
	1-3/4	Uel 209-28	1.7500													0.87
50		UEL 210	50	90	62.7	23	24.6	49.2	6.8	69.9	18.3	4.8	M 8X1	35,000	23,200	1.01
	1-7/8	Uel 210-30	1.8750	3.5433	2.4685	0.9055	0.9685	1.9370	0.2677	2.7520	0.7205	0.1890	5\/16-24 unf	35,000	23,200	1.10
	1-15/16	Uel 210-31	1.9375													1.04
	2	Uel 210-32	2.0000													0.98
55		UEL 211	55	100	71.3	25	27.7	55.4	8.0	76.2	20.7	5.3	M 10X1.25	43,500	29,200	1.39
	2	Uel 211-32	2.0000	3.9370	2.8071	0.9843	1.0906	2.1811	0.3150	3.0000	0.8150	0.2087	3\/8-24 unf	43,500	29,200	1.58
	2-1/16	Uel 211-33	2.0625													1.52
	2-1/8	Uel 211-34	2.1250													1.44
	2-3/16	Uel 211-35	2.1875													1.36
60		UEL 212	60	110	77.7	27	30.9	61.8	8.0	84.0	22.3	5.3	M 10X1.25	52,500	36,000	1.87
	2-1/4	Uel 212-36	2.2500	4.3307	3.0591	1.0630	1.2165	2.4331	0.3150	3.3071	0.8780	0.2087	3\/8-24 unf	52,500	36,000	2.03
	2-5/16	Uel 212-37	2.3125													1.94
	2-3/8	Uel 212-38	2.3750													1.85
	2-7/16	Uel 212-39	2.4375													1.76
65		UEL 213	65	120	85.7	28	34.1	68.2	8.7	86.0	23.5	6.0	M 10X1.25	57,500	40,000	2.41
	2-1/2	Uel 213-40	2.5000	4.7244	3.3740	1.1024	1.3425	2.6850	0.3425	3.3858	0.9252	0.2362	3\/8-24 unf	57,500	40,000	2.51
	2-9/16	Uel 213-41	2.5625	4.7244	3.3740	1.1024	1.3425	2.6850	0.3425	3.3858	0.9252	0.2362	3\/8-24 unf	57,500	40,000	2.40
70		UEL 214	70	125	85.7	30	34.1	68.2	8.7	96.0	23.9	6.0	M 10X1.25	62,000	44,000	2.57
	2-5/8	Uel 214-42	2.6250	4.9213	3.3740	1.1811	1.3425	2.6850	0.3425	3.7795	0.9409	0.2362	3\/8-24 unf	62,000	44,000	2.81
	2-11/16	Uel 214-43	2.6875													2.70
	2-3/4	Uel 214-44	2.7500													2.58
75		UEL 215	75	130	92.1	30	37.3	74.6	8.7	102.0	23.9	6.0	M 10X1.25	66,000	49,500	2.84
	2-13/16	Uel 215-45	2.8125	5.1181	3.6260	1.1811	1.4685	2.9370	0.3425	4.0157	0.9409	0.2362	3\/8-24 unf	66,000	49,500	3.13
	2-7/8	Uel 215-46	2.8750													3.00
	2-15/16	Uel 215-47	2.9375													2.87
	3	Uel 215-48	3.0000													2.74

CiriDari HC200 Series Bantalan Sisip

01.

Kapasiti galas beban yang kuat

HC200 Series Insert Bearing boleh menahan beban radial dan paksi yang besar, maka ia sesuai untuk pelbagai persekitaran kerja berat.

02.

Kebolehgunaan yang kuat

Reka bentuk bentuk sfera yang unik membolehkan galas menyesuaikan diri dengan pelbagai kesilapan pemasangan dan ketidaksamaan perumahan semasa operasi.

03.

Pemasangan dan penyelenggaraan yang mudah

Oleh kerana ciri -ciri struktur siri HC200 siri memasukkan, proses pemasangan dan penyelenggaraan kami lebih mudah, mengurangkan kos penyelenggaraan peralatan. Reka bentuk yang boleh dipisahkan dari cincin dalaman dan luarannya menjadikan pemasangan dan pembongkaran galas mudah dan cepat.

04.

Hayat perkhidmatan yang panjang

Reka bentuk strukturnya dan penggunaan bahan berkualiti tinggi menjadikan galas mempunyai hayat perkhidmatan yang panjang. Di bawah keadaan penggunaan biasa, hayat perkhidmatan galas boleh mencapai puluhan ribu jam atau lebih lama lagi.

Permohonan

Galas siri siri HC200 biasanya digunakan dalam bidang seperti jentera pertanian, peralatan perindustrian, industri automotif dan sebagainya.
